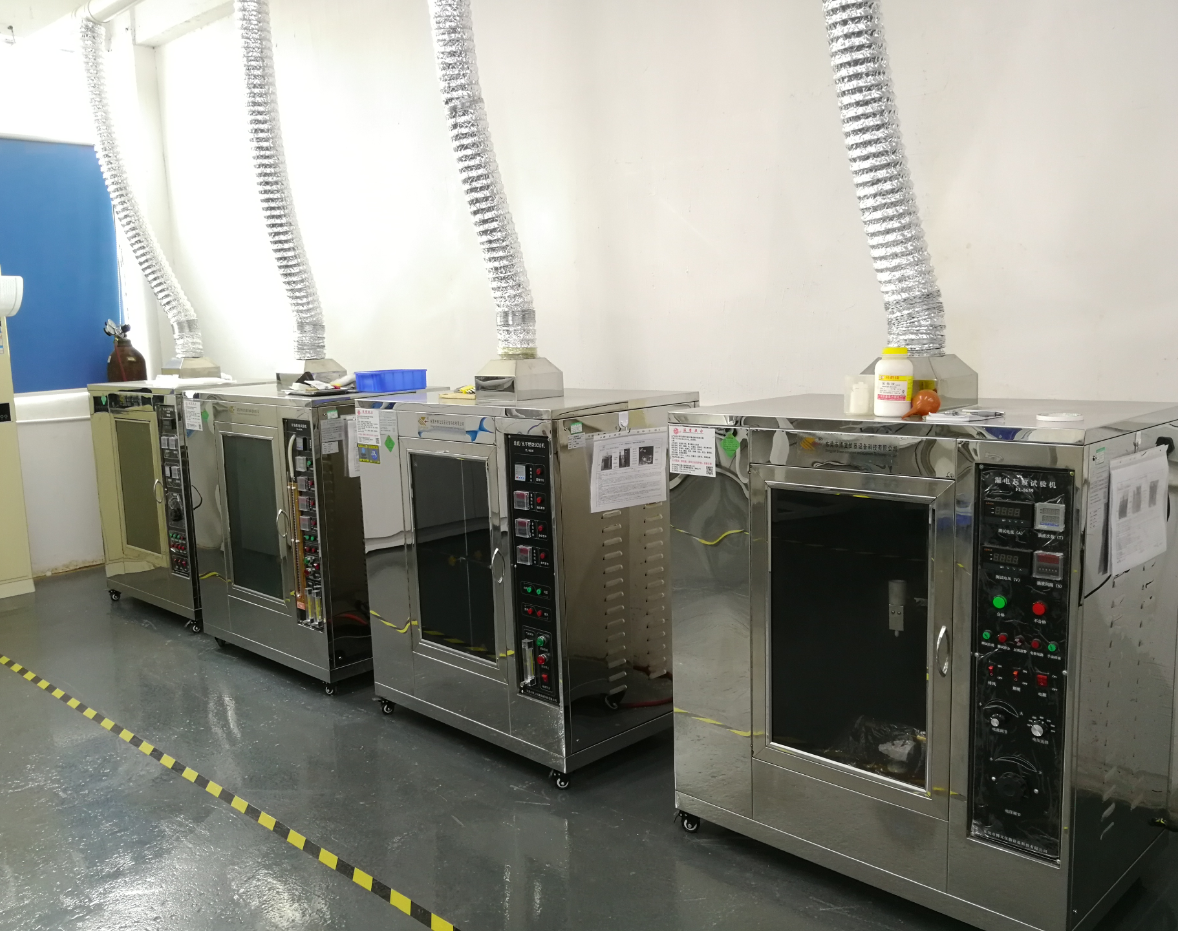

灼熱絲測(cè)試報(bào)告辦理？歡迎隨時(shí)來(lái)我司訊科技術(shù)詳細(xì)了解！灼熱絲測(cè)試是為了測(cè)試電子電器產(chǎn)品在工作的時(shí)候的穩(wěn)定性。而灼熱絲本身其實(shí)是一個(gè)固定規(guī)格的電阻絲環(huán)，試驗(yàn)時(shí)要用電加熱到規(guī)定的溫度，使灼熱絲的頂端接觸樣品達(dá)到標(biāo)準(zhǔn)要求時(shí)間，再觀察和測(cè)量其狀態(tài)，測(cè)試范圍取決于特定的試驗(yàn)程序。
灼熱絲測(cè)試依據(jù)標(biāo)準(zhǔn)
1. GB/T 5169.11-2017 IEC 60695-2-11:2014 《成品的灼熱絲可燃性試驗(yàn)方法》；
2. GB/T 5169.12-2013 IEC 60695-2-12:2010 《材料的灼熱絲可燃性指數(shù)(GWFI)試驗(yàn)方法》；
3. GB/T 5169.13-2013 IEC 60695-2-13:2014 《材料的灼熱絲引燃溫度(GWIT)試驗(yàn)方法》。
灼熱絲測(cè)試樣品要求
1. 試樣樣品應(yīng)該有足夠大的固定尺寸的平面部分，進(jìn)行試驗(yàn)時(shí)受試平面保持在垂直位置；
2. 試驗(yàn)樣品可采用壓塑、注塑或澆注，或從板材等有足夠大平面的成品部件上切割而成；
3. 試驗(yàn)樣品平面部分的尺寸應(yīng)為：長(zhǎng)≥60mm，寬(夾具內(nèi)側(cè))≥60mm；
4. 評(píng)定可燃性通常需要一組數(shù)量為10個(gè)的試驗(yàn)樣品。
灼熱絲測(cè)試結(jié)果評(píng)定
1. 灼熱絲可燃性指數(shù)(GWFI)結(jié)果的評(píng)定
如果試驗(yàn)樣品沒有起燃或滿足下面兩個(gè)條件，則認(rèn)為經(jīng)受住了灼熱絲測(cè)試。
a) 如果試驗(yàn)樣品的火焰或灼熱線在移開灼熱絲之后的30s內(nèi)熄
b) 包裝絹紙沒有起燃
如果不滿足上述兩個(gè)或兩個(gè)條件之一，則選一個(gè)較低的試驗(yàn)溫度，用一個(gè)新試驗(yàn)樣品重復(fù)試驗(yàn)。如果同時(shí)滿足上述兩個(gè)條件，則在選一個(gè)較高的試驗(yàn)溫度，用一個(gè)新試驗(yàn)樣品重復(fù)試驗(yàn)。應(yīng)在試驗(yàn)樣品滿足了條件a)和b)的最高試驗(yàn)溫度下再重復(fù)進(jìn)行試驗(yàn)。所以確定GWFI是連續(xù)三次試驗(yàn)都滿足條件a)和b)的最高試驗(yàn)溫度。
2. 灼熱絲起燃性溫度(GWIT)結(jié)果的評(píng)定
應(yīng)確定施加灼熱絲期間試驗(yàn)樣品的起燃溫度，將比連續(xù)三次試驗(yàn)均未引起試驗(yàn)樣品起燃的灼熱絲頂部最高溫度高25K(900℃到960℃之間為30K)的試驗(yàn)溫度
下一篇：口罩過(guò)濾效率GB2626測(cè)試項(xiàng)目及流程
- 亞馬遜包裝運(yùn)輸試驗(yàn)的8種Type類型詳解 (Type A-H)
- ISTA 6-Amazon標(biāo)準(zhǔn)全解析：SIOC與Over Boxing的深度對(duì)比
- 歐盟發(fā)布外部電源及充電設(shè)備生態(tài)設(shè)計(jì)法規(guī)
- 歐盟POPs法規(guī)修訂PBDEs限值
- 大型數(shù)據(jù)中心機(jī)房：ANSI 適配的 G2/G3/GX 分區(qū)防腐方案
- 顯示屏出口需要做CE認(rèn)證嗎？
- UL2054 vs IEC62133：標(biāo)準(zhǔn)差異與認(rèn)證選擇建議
- 第三方檢驗(yàn)機(jī)構(gòu)解析：定義、作用、資質(zhì)與選擇指南
- IP65 防水等級(jí)測(cè)試標(biāo)準(zhǔn)詳解
- 金屬材質(zhì)分析全解析：方法、標(biāo)準(zhǔn)與應(yīng)用
