采用 GTEM（吉赫茲?rùn)M電磁波）進行電磁兼容性測試是近年來國際電磁兼容領域發展的一項新的測量技術。由于 GTEM 的寬頻帶特性（從直流到微波），低造價（只相當電波暗室造價的百分之幾），既可用于電磁輻射敏感度試驗（EMS 試驗。有時也稱抗擾度試驗），又可用于電磁輻射試驗（EMI試驗）而且所用儀器（相對在電波暗 室中做試驗來說）有配置簡單，成本便宜和可用于快速和自動測試的特點，所以越來 越受到國際和國內有關人士的重視。其中尤以對待小設備的測試，GTEM 小室的測量 方案是性能價格比最佳的測試方案。
需要重點指出的是：目前 IEC61000-4-3 標準中已在附錄中取消GTEM 室的內容， 轉而通過單列 IEC61000-4-20 標準重新描述GTEM 小室技術，目前在電表標準中引用的為IEC61000-4-3 標準，即意味著最終檢測認定須在暗室內測試環境下評定，但GTEM 室在射頻輻射抗擾度測試項目中對小體積設備測試的應用測試結果的一致性已 為很多檢測機構認同，加之其擁有暗室測量系統無法比擬的高性價比，使更多企業能夠進行這項試驗，所以目前還是許多企業進行射頻輻射抗擾度測試的首選方案。
試驗?zāi)康?nbsp;
為評價電氣和電子設備的抗射頻輻射電子磁場干擾的能力建立一個共同的依據。
隨著技術的發展，電磁環境的惡化，測試頻率已從早期的 27～500MHz 擴展到今天的80～1000MHz。其中高頻段的擴展與移動電話的普遍使用有關。如它的工作頻率已擴展到900 MHz（甚至更高）。對 80 MHz 的下部分將由 GB/T17626.6-1998（對應的國際標準為 IEC61000-4-6：1995）以傳導的方式進行補充。
GTEM 室常用試驗儀器 信號發生器（注意其帶寬，要求調幅功能，能自動掃描，在掃描點上的留駐時間可控， 信號輸出幅度可控）；功率放大器（注意其帶寬，另外最大輸出功率應與試驗的場強相匹配）；天線（輻射天線）場強測試探頭；場強測試與記錄設備。為完成自動測量，還要增加計算機相應的控制軟件。
試驗的嚴酷度等級 分三級：
1 級 1V/m
2 級 3V/m
3 級 10V/m
其中：1 級為 低輻射環境，如離電臺電視臺 1km 以上附近只有小功率移動電話在使用。2 級為中等輻射環境，如不在近于 1m 處使用小功率移動電話，是典型的 商業環境。3 級是較為嚴酷的輻射環境，如在 1m 左右處使用移動電話；或附近有大功率發射機在工作，為典型的工業環境。
GTEM 小室
GTEM 小室是在橫電磁波室（TEM 室）的基礎上發展起來一種新型電磁兼容測試設備。
后者本身具有結構封閉，不向外輻射電磁能量，不影響操作人員健康和不干擾其它儀器的工作；由于結構封閉的特點，亦不受外界環境及干擾的影響；工作頻率較寬，可從 DC～1000MHz，甚至更高；場強范圍大，從強場（如 300V/m）至弱場（如10μV/m）均可測試，且場值控制容易。

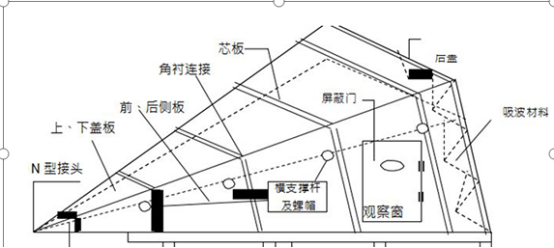

吉赫芝橫電磁波的結構如圖 1 所示。
